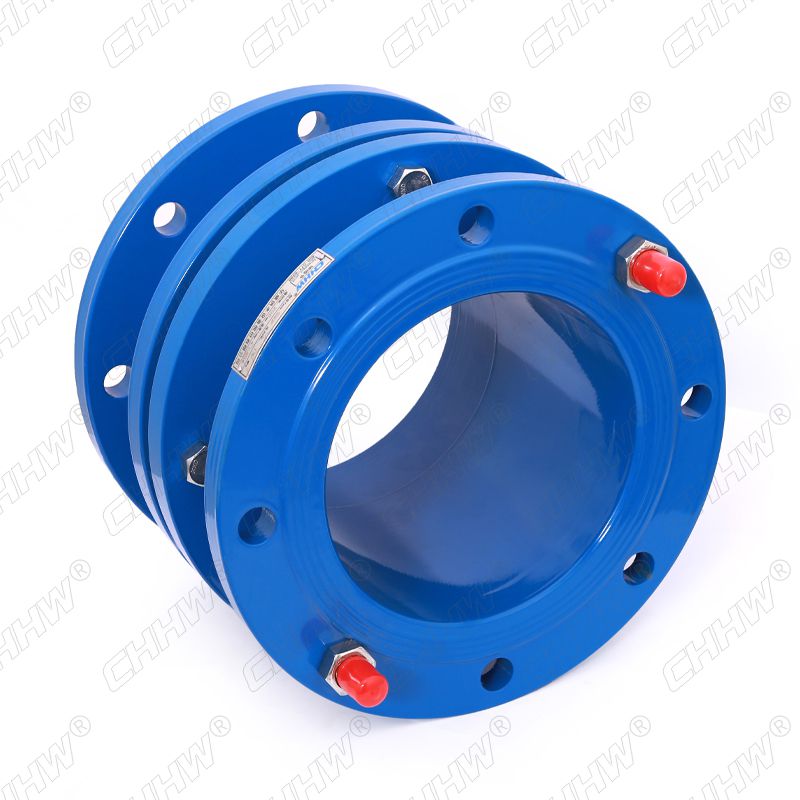

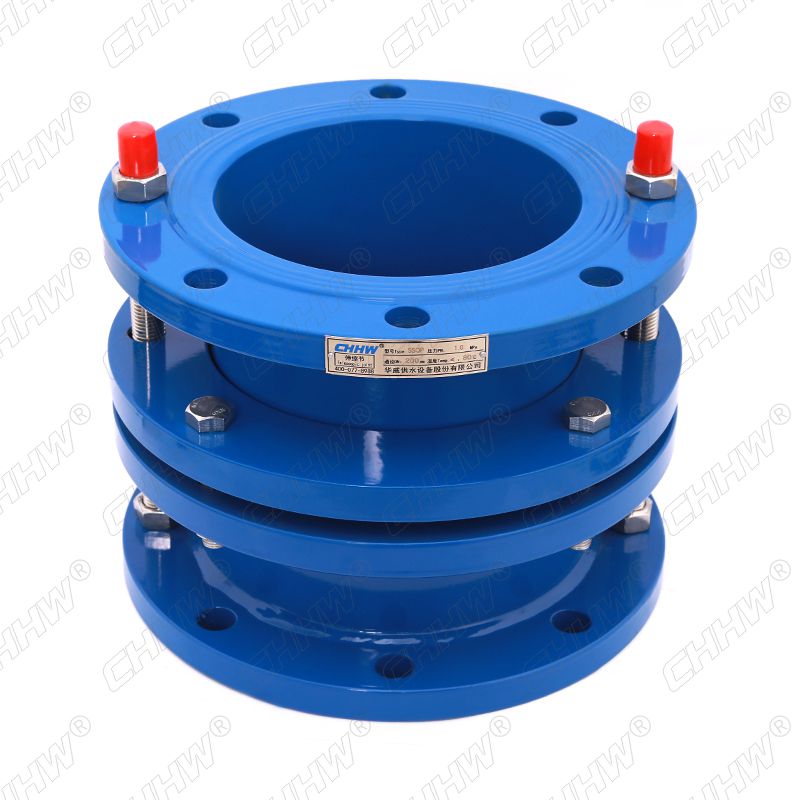

SSQP型兩端法蘭限位防拉脫壓盤式伸縮器簡稱壓盤式伸縮器。其結構形式同套管式鑄鐵伸縮器幾乎一樣，它分為SSQP-1和SSQP-2兩種。SSQP-2型套管式伸縮器為限位套管式伸縮器。可根據用戶要求的伸縮量加工，可耐高壓極限60Mpa(DN300以下)，韌性好，安裝時不會因為操作不當造成伸縮器損壞等。

　　SSQP型限位伸縮器耐腐蝕性不如鑄鐵伸縮器，但可更改其材質例如不銹鋼，代價偏高。大尺寸可以加工DN4000。SSQP-1型套管式伸縮器適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于170度的蒸汽和顆粒粉狀等介質。

施工細節

CHHW®伸縮接頭的套管和法蘭盤的材料為20；螺栓材料為35；制動螺釘材料為2CR13。橡膠圈材料：介質為油類的丁晴橡膠I-2，介質為水用氯丁橡膠

除介質為油類外，其他適用管路的伸縮接頭的鋼制零件就熱度鋅處理。

一般狀態下安裝尺寸為L1，根據接頭使用的目的，可行當調整L1的數值，但最大直不得超過1.5L1。

伸縮接頭屬于管道補償器中接頭，一般管道系統采用的標準為GB/T12456-2007，早有GB/T12456-1997.


主要由松套伸縮接頭和限位短管等構件組成。它能防止管道因超量位移導致補償接頭的泄漏或損壞。主要用于在允許位移范圍內吸收軸向位移和承受壓力推力的管道松套連接。

產品檢驗

伸縮接頭應進行水壓實驗：

1).DN65-150，以Pm=2.4mpa進行密封性實驗；

2).DN200－400，以Pm=1.5Mpa進行密封性實驗；


分析和設計實踐

我們的分析和設計實踐包括：

有限元分析（FEA）

管道應力分析

電腦輔助設計

3D建模
我們使用先進的分析和計算軟件來設計管道系統，并選擇合適的補償器，以便在需要時提供完整的管道應力分析。

借助我們的3D機械CAD軟件，我們的工程師可以在建造補償器之前，按照他們在現實世界中遇到的相同條件設計補償器。這是一個設計驗證工具，可以幫助我們的工程師在設計周期的早期和實際條件下對設計進行測試。這使我們提高了設計質量和制造效率，同時減少了上市時間，成本和材料浪費。

　　關于SSQP型兩端法蘭限位防拉脫壓盤式及注意事項

　　伸縮接頭在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。

　　對帶內套筒的伸縮接頭應注意使內套筒子的方向與介質流動方向一致，鉸鏈型伸縮接頭的鉸鏈轉動平面應與位移轉動平面一致。

　　需要進行“冷緊”的伸縮接頭，預變形所用的輔助構件應在管路安裝完畢后方可拆除。

　　嚴禁用波紋伸縮接頭變形的方法來調整管道的安裝超差，以免影響伸縮接頭的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。

　　安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。

　　管系安裝完畢后，應盡快拆除波紋伸縮接頭上用作安裝運輸的黃色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。

　　伸縮接頭所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。

　　水壓試驗時，應對裝有伸縮接頭管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的伸縮接頭及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。

　　水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干。

　　與伸縮接頭波紋管接觸的保溫材料應不含氯離子。
